Хроматэк Газохром 2000 – компактный хроматограф для выполнения простых анализов, успешно используется как в стационарных лабораториях и экологических постах, также и в передвижных лабораториях. Программное обеспечение и многие функциональные узлы хроматографа «Хроматэк-Газохром 2000» совместимы с лабораторными хроматографами серии «Хроматэк-Кристалл»
В зависимости от области применения существует два исполнения хроматографа:
- Исполнение 1: Портативный для стационарной лаборатории и для автономной работы
- Исполнение 2: Хроматограф в 19" корпусе для установки в стойку оборудования в стационарных или передвижных экологических постах.
Характеристики исполнения 1:
| Габариты: |
ширина |
180 мм |
| высота |
275 мм |
| глубина |
450 мм |
| Масса: |
10-13кг (в зависимости от исполнения)
|
| Потребляемая мощность, не более: |
70 Вт (в установившемся режиме)
|
| Электропитание: |
10...17В |
~ 220 В, 50 Гц с адаптером AC-DC
(включен в комплект ЗиП) |
| Связь с компьютером: |
Ethernet, USB
|
Узлы в составе хроматографа
| Типы детекторов |
ДТП, ДТХ, ПИД, ФИД |
| Возможные сочетания детекторов |
ДТП; |
ДТП-ДТХ; |
| ДТП-ДТП; |
ДТП-ДТП-ДТХ; |
| ДТП-ПИД; |
ДТП-ФИД; |
| ПИД; |
ФИД |
| Типы колонок |
Насадочные, микронасадочные, капиллярные |
| Испаритель |
1 (вместо одного крана) |
| Краны |
До 2-х |
| Типы кранов |
Поворотные 4-, 6-, 10 портовые,
Автоматические или ручные,
термостатируемые или необогреваемые
|
| Клапаны для автоматического переключения потоков |
До 3-х |
| Управление газовыми потоками |
До 4-х электронных или механических регуляторов |
| Возможность подключения термодесорбера |
Да (в разработке) |
Пределы обнаружения детекторов
| ДТП |
5·10-9 г/мл по гептану или пропану |
| ДТХ |
8·10-10 г/мл по водороду |
| ПИД |
5·10-12 г/с по гептану или пропану |
| ФИД |
1·10-12 г/с по бензолу |
Термостатируемые зоны
| Число термостатируемых зон |
4 |
| Режим работы термостатов |
изотермический |
| Колонка |
от (tокр.+10) °С до 200 °С |
| Краны |
от (tокр.+10) °С до 60 °С |
| Испаритель |
от (tокр.+10) °С до 200 °С |
| Детекторы |
от (tокр.+10) °С до 200 °С |
Параметры управления
- Электронное управление газовыми потоками
- Независимые термостатируемые зоны для детекторов и испарителей
- Автоматический запуск прибора после включения
- Возможность работы от аккумулятора (опционально)
- Хранение параметров конфигурации и методов анализа в памяти прибора, (опционально)
Ввод пробы
- Газовая: краном или шприцем непосредственно в колонку
- Жидкая: микрошприцем в испаритель
Автоматизация работы
- Полная автоматизация проведения анализов: планирование последовательности анализов, отбора и ввода пробы, выполнение анализов, контроль градуировки, печать и передача данных во внешние программы.
- Самодиагностика и контроль всех рабочих параметров хроматографа.
- Автоматический поджиг и контроль пламени, экономия газа-носителя, режим сна, программирование начала работы по времени и другие.
- Программное обеспечение "Хроматэк-Аналитик".
Автономная работа

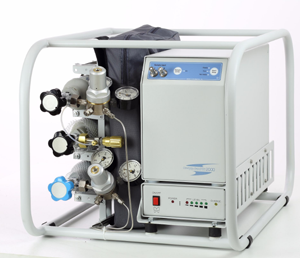

Хроматограф "Хроматэк-Газохром 2000" исп.1 может использоваться для работы в местах удаленных от источников электрического тока и стационарных условий лаборатории. В комплект входит газовый хроматограф, портативный компьютер с программным обеспечением, портативный источник автономного электропитания (на 1 день работы), источники газов, кейсы для транспортировки оборудования. Ниже в качестве примера приведено описание хроматографического комплекса размещенного в кейсах.
Описание
|
Габариты (Ш х В х Г, мм), масса (кг)
|
| Кейс 1. Газовый хроматограф "Хроматэк-Газохром 2000" исп.1 с комплектом ЗИП |
500 х 620 х 300 мм, не более 20 кг
|
Кейс 2. Источники газов и/или аттестованная газовая смесь (2 баллона емкостью 0.7л с подключенными регуляторами давления или РПС), микрокомпрессор воздуха (питание ПИД, ДТХ)
|
500 х 620 х 300 мм, не более 20 кг |
Переносной автономный источник питания (18 А/ч)
|
270 х 350 х 130 мм, не более 8,8 кг
|
Области применения
Анализ спиртов в биологических жидкостях
Объекты теплоэнергетики и энергомашиностроения, транспорта газа и нефтепродуктов, подземного хранения газа, экологического контроля, газоперерабатывающие заводы.
Анализ технологических газов. Определяемые компоненты: водород, метан, кислород, азот, окись углерода, двуокись углерода, углеводороды С1-С6.
Определение состава рудничных газов
Анализ атмосферного воздуха, воздуха рабочей зоны и промышленных выбросов на содержание предельных и непредельных углеводородов, ароматических углеводородов
|
