ПАИС-01pNa

 ( Альфа БАССЕНС )

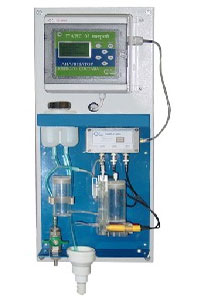

ПАИС-01pNa
Увеличить





Анализатор ПАИС-01рNa предназначен для производственного контроля активности ионов натрия (рNa) в технологических жидкостях на предприятиях тепловой и атомной энергетики, в пищевой, химической, целлюлозно-бумажной, нефтеперерабатывающей промышленности и других отраслях народного хозяйства.

На ТЭЦ, АЭС и в теплосетях анализаторы могут применяться для автоматического управления процессами химической водоподготовки, в том числе глубокого химического обессоливания, а также для оценки качества работы теплотехнического и технологического оборудования.

Комплект поставки

  • Измерительное устройство ПАИС-01
  • Газожидкостной блок
  • Электроды
  • Кольцо резиновое уплотнительное для ДТ или pH
  • Кольцо резиновое для вспомогательного электрода
  • Кольцо уплотнительное крышки
  • Ершик для чистки измерительной камеры
  • Шприц для удаления заливки растворов
  • Трубка силиконовая
  • Переходники для соединения трубок
  • Бачок с зажимом и штуцером для калибровки
  • Паспорт, руководство по эксплуатации, методика поверки
  • Транспортная тара
  • Анализатор ионного состава ПАИС-01pNa обеспечивает:

  • Измерение активности ионов натрия (рNa), концентрации натрия, окислительно-восстановительного потенциала (Еh);
  • Автоматическую калибровку по буферным растворам, температурные зависимости которых находятся в памяти анализатора;
  • Автоматическую настройку системы температурной компенсации;
  • Возможность приведения результатов измерений к температуре 25oС;
  • Автоматическую сигнализацию превышения пороговых уровней регулирования и допустимых температур пробы;
  • Удобный интерфейс;
  • Возможность выбора удобной для оператора единицы измерения;
  • Подсветку графического дисплея и клавиатуры, комфортность работы в затемненных условиях;
  • Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
  • Возможность автоматического управления химико-технологическими процессами с помощью «сухих контактов»;
  • Передачу информации с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485 ModBus;
  • Передачу сигналов с помощью стандартного токового выхода с гальванической развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
  • Возможность настройки шкалы самописца на требуемый диапазон измерения и задания коэффициента масштабирования при аварийном зашкаливании самописца. Коэффициенты масштабирования: x2, x5, x10, x20;
  • Программное обеспечение для приема информации по интерфейсу RS-232 на персональном компьютере и обработки;
  • Самодиагностику;
  • Герметичность корпуса со степенью защиты IP-65;
  • Простой и удобный монтаж;
  • Надёжность и простоту в обслуживании и эксплуатации.
  • Технические характеристики анализатора ПАИС-01pNa

    Диапазон измерений:
    - активности ионов натрия:
    ед. pNa
    мкг/л
    - значения ЭДС электродной системы, мВ
    - температуры анализируемой жидкости, oС



    0,000-8,000
    0,2-2·107
    -1250...1250
    0 - 70

    Пределы допускаемой погрешности анализатора:
    при измерении:
    - активности одновалентных ионов Х, ед. рХ
    - ЭДС, мВ
    - температуры, oС



    + 0,05
    + 0,1
    + 0,3

    Пределы дополнительной погрешности измерений, обусловленной изменением температуры анализируемой жидкости на каждые 10 oС, не более

    + 0,15

    Время установления выходного сигнала при измерении рNa и Eh с помощью ансамбля сенсоров, установленных в проточную измерительную камеру, мин, не более

    15

    Потребляемая мощность, В·A, не более

    10

    Напряжение питания:

    220/36 В, 50 Гц

    Масса измерительного преобразователя ПАИС-01, кг, не более

    2,0

    Масса газожидкостного блока ПАИС-01 без реагентов, кг, не более

    5,0

    Основные свойства анализатора ПАИС-01pNa



    При измерении микро граммовых количеств ионов натрия мешающее воздействие на натриевые электроды оказывают ионы водорода, активность которых обычно уменьшают добавлением аммиака, доводя рН до значений 9-10 ед. рН. При измерениях натрия ниже 100 мкг/л ионы аммония, получающиеся в результате добавления в поток пробы аммиака будут мешать анализу. Поэтому в анализаторах ПАИС-0NpNa в качестве щелочной добавки используются амины, позволяющие снизить предел обнаружения натрия до концентраций менее 1 мкг/л.

    Проточная ячейка должна иметь оптимальное соотношение между объемом ячейки и ее пропускной способностью, согласованное со скоростью потока анализируемой жидкости, при которой должна обеспечиваться представительность пробы и быстро устанавливаться диффузионный потенциал жидкостного соединения. Конструкции ячеек для шариковых электродов не отвечают этим условиям, т.к имеют относительно большой объем (более 20 мл). Наилучшим образом эти условия реализуются в проточных ячейках с торцевыми электродами. В анализаторах ПАИС проточная ячейка имеет идеально проточный канал с рекордно малым объемом - 0,2 мл.

    Торцевые электроды устанавливаются в такую ячейку с помощью байонетных соединений, так что только чувствительные части электродов находятся в непосредственном контакте с потоком анализируемой жидкости.

    Представительность пробы (потока) в ячейке с торцевыми электродами обеспечивается малым объемом и идеальной проточностью ячейки. При относительно малой скорости потока такая ячейка быстро отмывается от калибровочных и концентрированных растворов. Это свойство приобретает особую значимость при измерениях следовых количеств натрия, что позволяет снизить предел обнаружения на 1-2 порядка в сравнении с ячейками для шариковых электродов.

    При измерениях следовых количеств натрия в глубоко обессоленной воде процессы выщелачивания ионов натрия из горлового стекла шарикового электрода могут приводить к значительному изменению их концентрации в аналите. Торцевые электроды контактируют с потоком анализируемой жидкости только чувствительной мембраной, поэтому в отличие от шариковых электродов они не разрушают пробу.

    Селективность электродов обеспечивается рецептурой и технологией варки электродных стекол. При производстве ИСЭ используются эксклюзивно предоставленные нашей фирме электродные стекла, оригинальные рецептуры и технология варки которых были разработаны применительно для тепловой и атомной энергетики в Санкт-Петербургском Государственном Университете.

    Калибровка электродной системы в анализаторах ПАИС представляет собой простую и удобную процедуру, которая выполняется в автоматическом режиме. При проведении калибровки электроды находятся в ячейке в которую подаются калибровочные растворы. Для этого стационарные анализаторы снабжены коммутатором, а портативные устройством для калибровки УК-02, с помощью которых ячейка с электродами соединяется с калибровочными растворами. Анализаторы предусматривают два вида калибровок: по одному или двум калибровочным растворам. При калибровке автоматически учитываются температурные зависимости калибровочных растворов.

    Экономный расход калибровочных растворов при калибровке обеспечивается благодаря применению торцевых электродов и проточной ячейки малого объема.

    Многофункциональность анализатора, сенсора. Возможность применения в различных областях. Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется примененять стабилизаторы расхода. Не требуется применять переливные устройства или стабилизаторы расхода. Приведение показаний к температуре 25 С. Долговечность сенсора. Автоматическая термокомпенсация.
