МАРК-1102

 ( ВЗОР )

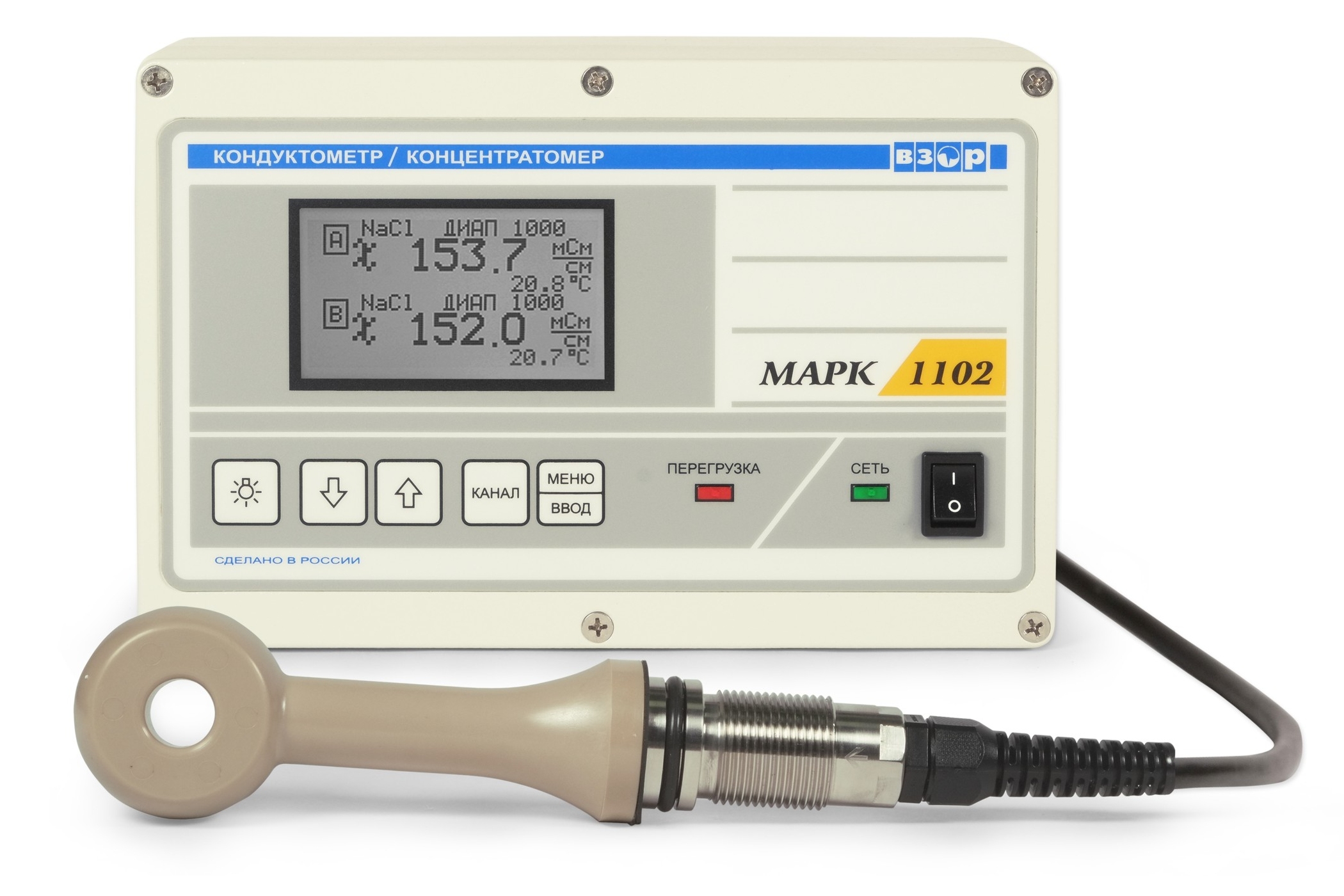

МАРК-1102
Увеличить





Промышленный стационарный двухканальный кондуктометр-концентратомер МАРК-1102предназначается для измерения концентрации (массовой доли) растворённых веществ в воде (NaCl, NaOH, HNO3, Н24, НСl), удельной электропроводимости (УЭП) и удельной электрической проводимости, приведенной к температуре +25 °C.

Используется МАРК-1102 на предприятиях теплоэнергетики, в технологических процессах в различных отраслях промышленности.

Различают несколько исполнений кондуктометра Марк-1102 (ТУ 4215-033-39232169-2009) в зависимости от вида монтажа и напряжения питания:
МАРК-1102 кондуктометр / концентратомер щитового исполнения с напряжением питания 220 В;
МАРК-1102/1 кондуктометр / концентратомер настенного исполнения с напряжением питания 220 В;
МАРК-1102/2 кондуктометр / концентратомер щитового исполнения с напряжением питания 36 В;
МАРК-1102/3 кондуктометр / концентратомер настенного исполнения с напряжением питания 36 В.

Состав двухканального кондуктометра-концентратомера МАРК-1102

В состав кондуктометра входят:
- блок преобразовательный БП-1102 щитового исполнения (для кондуктометров МАРК-1102, МАРК-1102/2) или настенного исполнения (для кондуктометров МАРК-1102/1, МАРК-1102/3) - производит преобразование сигналов от блоков датчика, индикацию результатов измерения на экране индикатора, формирование сигнала на токовых выходах, управление «сухими» контактами реле и передачу данных в ПК;
- блок датчика БД-1102 - состоит из блока усилителя БУ-1102 и индуктивного датчика электрической проводимости InPro 7250 ST/Pt1000/3м;
- кабели соединительные;
- комплект монтажных частей;
- комплект инструмента и принадлежностей.

Описание и принцип действия кондуктометра-концентратомера МАРК-1102

Кондуктометр представляет собой двухканальный измерительный прибор, предназначенный для непрерывного измерения УЭП либо массовой доли (концентрации) растворённых веществ в воде (NaCl, NaOH, HNO3, H2SO4, HCl) по двум каналам измерения.
Измеренное значение концентрации (массовой доли) растворённых веществ в воде либо УЭП выводятся на отсчётное устройство, представляющее собой жидкокристаллический цифровой индикатор с ценой младшего разряда 0,1 мСм/см при измерении УЭП и 0,01 % при измерении массовой доли растворённых веществ в воде. При этом возможны режимы индикации измеренных параметров в первом или втором канале, а также режим одновременной индикации параметров двух каналов.
Кондуктометр-концентратомер МАРК-1102 имеет два выхода с выходными унифицированными сигналами постоянного тока (0 - 5) мА либо (4 - 20) мА, соответствующих двум каналам измерения УЭП или массовой доли (концентрации) растворённых веществ в воде. Верхняя граница программируемого диапазона измерения по токовому выходу соответствует току 5 или 20 мА, а выбор требуемого диапазона токового выхода (от 0 до 5 мА либо от 4 до 20 мА) осуществляется пользователем через опцию в меню кондуктометра Марк-1102 отдельно для каждого канала.
Дополнительно к выходным унифицированным сигналам постоянного тока в меню кондуктометра предусмотрена возможность установки по каждому каналу выходного унифицированного сигнала от 0 до 20 мА.
В кондуктометре используются индуктивные датчики электрической проводимости бесконтактного типа InPro 7250 ST/Pt1000/3м, имеющие встроенные термодатчики и кабель длиной 3 м.
Для удобства контроля удельной электрической проводимости в непрерывном режиме в кондуктометре-концентратомере имеется температурная компенсация, то есть приведение абсолютного значения УЭП к УЭП при температуре +25 °С.
Кроме этого, предусмотрен режим измерения УЭП, не приведенной к +25 °С (с отключенной термокомпенсацией).
В режиме измерения массовой доли в кондуктометре Марк-1102 производится пересчёт приведенного к +25 °С значения УЭП в значение раствора, выбранного в меню кондуктометра.

Принцип измерения УЭП заключается в следующем: датчик проводимости измеряет величину тока, наведённого в контуре, образованном токопроводящим раствором.
В корпусе датчика проводимости, погружаемого в раствор, расположены две тороидальные катушки, которые установлены близко друг от друга. Напряжение переменного тока, приложенное к одной из тороидальных катушек, возбуждает во второй катушке ток, величина которого прямо пропорциональна электрической проводимости раствора. Значение тока с учётом электролитической постоянной датчика пересчитывается в УЭП контролируемой среды, а для определения УЭП, приведенной к 25 °С, используется измеренное значение температуры.

А при измерении температуры в качестве термодатчика используется установленный в корпусе датчика проводимости платиновый терморезистор.
Показания температуры определяются пересчётом измеренного значения сопротивления термодатчика.

Концентрация (массовая доля) растворённых веществ в воде определяется кондуктометром Марк-1102 пересчётом термокомпенсированной (приведенной к +25 °С) УЭП раствора в концентрацию выбранного в меню кондуктометра раствора по определённой зависимости.

Технические характеристики промышленного стационарного кондуктометра-концентратомера МАРК-1102

Характеристики Значения
Диапазон измерения УЭП кондуктометра, мСм/см от 0 до 1000
Диапазон измерения массовой доли растворённых веществ в воде кондуктометра, %:
- при измерении массовой доли NaCl; HNO3; Н24 от 0 до 15
- при измерении массовой доли NaOH; HCl от 0 до 10
Пределы допускаемой основной абсолютной погрешности кондуктометра по индикатору при температуре анализируемой среды (25 ± 0,2) °С, окружающего воздуха (20 ± 5) °C:
- при измерении УЭП, мСм/см, где χ - измеренное значение УЭП, мСм/см ± (1 + 0,04χ)
- при измерении массовой доли растворённых веществ в воде, где C - измеренное значение массовой доли растворенных веществ в воде, % ± (0,03 + 0,04C)
Пределы допускаемой дополнительной абсолютной погрешности кондуктометра, обусловленной изменением температуры анализируемой среды в диапазоне температурной компенсации:
- при измерении УЭП, мСм/см ± 0,04χ
- при измерении массовой доли растворенных веществ в воде, % ± 0,04C
Стабильность показаний кондуктометра за время 8 ч, не хуже:
- при измерении УЭП, мСм/см ± 0,02χ
- при измерении массовой доли растворенных веществ в воде, % ± 0,02C
Время установления показаний кондуктометра с датчиком проводимости при скачкообразном изменении температуры анализируемой среды, мин, не более 5
Пределы допускаемой относительной погрешности определения электролитической постоянной датчика проводимости, % ± 3
Время установления режима работы кондуктометра, мин, не более 5
Температура анализируемой среды находится в пределах, °С:
- при измерении УЭП от 0 до +70
- при измерении массовой доли NaCl от 0 до +60
- при измерении массовой доли NaOH; Н24 от 0 до +70
- при измерении массовой доли НNОЗ; НС1 от 0 до +50
Давление анализируемой среды, МПа, не более 0,8
Условия эксплуатации:
- температура окружающего воздуха, °С от +5 до +50
- атмосферное давление, кПа от 84 до 106,7
- относительная влажность окружающего воздуха при температуре +35 °С и более низких температурах без конденсации влаги, %, не более 80
Степень защиты от влаги и пыли:
- преобразовательного блока настенного исполнения (МАРК-1102/1, МАРК-1102/3) IP65
- преобразовательного блока щитового исполнения (МАРК-1102, МАРК-1102/2) IP30
- блока датчика БД-1102 IP62
Напряжение питания, В:
- МАРК-1102, МАРК-1102/1 220
- МАРК-1102/2, МАРК-1102/3 36
Габаритные размеры, мм:
- преобразовательного блока настенного исполнения (МАРК-1102/1, МАРК-1102/3) 266×170×95
- преобразовательного блока щитового исполнения (МАРК-1102, МАРК-1102/2) 252×146×100
- блока усилителя БУ-1102 (в составе блока датчика БД-1102) 140×70×30
- индуктивного датчика электрической проводимости InPro 7250 ST/Pt1000/3м (в составе блока датчика БД-1102) 250×47×36
Масса, кг, не более:
- блока преобразовательного 2,6
- блока усилителя БУ-1102 (в составе блока датчика БД-1102) 0,3
- индуктивного датчика электрической проводимости InPro 7250 ST/Pt1000/3м (в составе блока датчика БД-1102) 0,5
Средняя наработка на отказ, ч, не менее 20000
Среднее время восстановления работоспособности, ч, не более 2
Средний срок службы анализаторов, лет, не менее 10
