ТК-52А
( ТЕРМОПРИБОР ) |
Увеличить
|
|
|

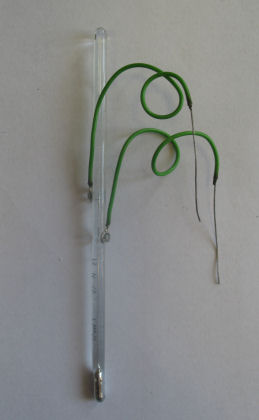

Термоконтактор одноконтактный. Повышенной точности, с чувствительностью 0,5°С.
Предназначен для поддержания постоянной температуры или сигнализации о достижении заданной температуры. Вероятность безотказной работы 0,85 за 50000 срабатываний.
Конструкция Стеклянный термоконтактор палочного типа с впаянными в капилляр платиновыми контактами. Термоконтактор повышенной точности, имеет приспособление, позволяющее настраивать его на различные температуры контактирования в пределе рабочего диапазона температур. Свободный объем капиллярной трубки над столбиком ртути заполнен водородом под давлением. Контакты изготавливлены из платиновой проволоки диаметром 0,1 мм. К контактам припаиваются выводы из проводника сечением 0,07…0,2 мм.кв., длиной 150 ±10 мм. Допускаемая электрическая нагрузка не более 2 ВА при токе не более 0,04 А и при напряжении на контактах не более 220 В. Выдерживают перегрев до 65°С и охлаждение до –20°С. Выдерживают вибрацию с частотой от 30 до 70 Гц, амплитудой 1,5мм.
|
Технические характеристики
Марка |
Исп. |
Диапазон измерения температуры, ºC |
Длина термометра, мм |
Диаметр, мм |
Погружаемая часть (до нижнего контакта) |
Термом. жидкость |
ТК-52А |
1 |
+8 |
120±3 |
6±2 |
55 |
ртуть |
ТК-52А |
2 |
+10...+16 |
120±3 |
6±2 |
55 |
ртуть |
ТК-52А |
3 |
+16...+34 |
120±3 |
6±2 |
65 |
ртуть |
ТК-52А |
4 |
+34...+50 |
120±3 |
6±2 |
75 |
ртуть |
ТК-52А |
5 |
+80 |
120±3 |
6±2 |
80 |
ртуть |
|
|
|
|
|
|
|
|
