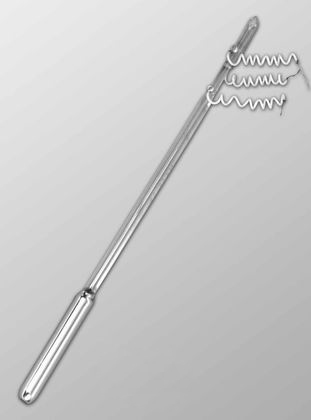

ТК-12
( ТЕРМОПРИБОР ) |
Увеличить
|
|
|
Предназначен для поддержания постоянной температуры или сигнализации о достижении заданной температуры. Применяется при погружении в измеряемую среду до соединительного (нижнего) контакта. Вероятность безотказной работы 0,8 за 50000 срабатываний.
Конструкция Стеклянный термоконтактор палочного типа с впаянными в капилляр платиновыми контактами. Свободный объем капиллярной трубки над столбиком ртути заполнен водородом под давлением. Контакты изготавливлены из платиновой проволоки диаметром 0,1 мм. К контактам припаиваются выводы из проводника сечением 0,07…0,2 мм.кв., длиной 150 ±10 мм. Допускаемая электрическая нагрузка не более 1 ВЧА при токе не более 0,04 А и при напряжении на контактах не более 220 В. Выдерживает перегрев на 30°С выше температуры контактирования и охлаждение до –20°С.
|
Технические характеристики
Марка |
Диапазон измерения температуры, ºC |
Длина термометра, мм |
Диаметр, мм |
Погружаемая часть (до нижнего контакта) |
Термом. жидкость |
ТК-12 |
+37,5...+37,9 |
245±20 |
5±1 |
140±1 |
ртуть |
|
|
|
|
|
|
|
|
